产品简介

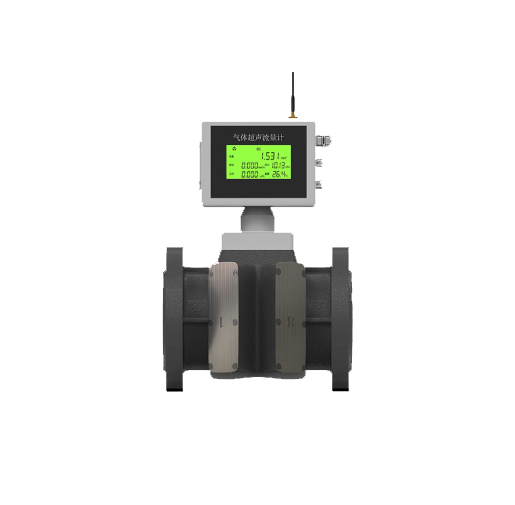

atwu 系列气体超声波流量计采用超声波时差法原理，内置高精度压力变送器及温度传感器，集流量计量、体积修正、数据远传于一体，具有高精度、高可靠性、量程范围宽等特点。
该系列产品具备多种声道布置，使用对射或反射模式，有效的提高了设备的稳定性，内置专利整流装置，压力损失小。相对于传统涡轮、罗茨等流量计而言，该系列产品无旋转机械部件，系统自带诊断功能，几乎免维护，大大降低了燃气运营商的维护工作，同时降低了使用成本，能满足城市天然气行业的计量要求，可广泛应用于城市燃气、化工、电力、治金等行业的气体贸易计量。

优势特点

1.、量程范围宽，有效量程比最高可达1∶160；

2.、分界流量低，分界流量qt可低至10qmin；

3.、始动流量低，dn50 低至0.2 m3/h；

4、压力损失小，dn50 压损低至0.40kpa；

5、集成温度、压力检测，一体化温压修正；

6、可选锂电池组供电或外电源供电；

7、本安型设备，现场安装方便、使用安全；

8、表头350 度自由旋转；

9、集成数据无线远传，具有自诊断及在线监测功能；

010

10、内置整流器，安装简单。

技术参数

性能	性能指标及适用范围
测量原理	超声波时差法
精度	±1%
声道数	双声道（dn25/32/40/50/80/100）、三声道（dn150/200）
介质温度	－30℃～＋60℃
耐压等级	pn16
防爆等级	ex ib iib t4 gb
防护等级	ip65
测量值	工况流量、工况累积量、标况流量、标况累计量、温度、压力等
测量介质	天然气、空气、氮气等无腐蚀性气体
输出信号	标定脉冲：0～3.2khz（od 输出，常开，外供电有效）低频脉冲：0.1m³/p、1m³/p、10m³/p 可设置（od 输出，常开，常有效）模拟量：1 路 4～20ma（两线制，定制选配）低电/关阀报警：od 输出，常开，常有效
通讯接口	rs485、蓝牙（可选）和无线通信（nb 或4g）
工作温度	－30℃～＋60℃
安装方式	法兰连接（gb/t 9124.1-2019 标准）
供电方式	外接电源或内部电池组供电

计量技术参数

计量技术参数
型号规格	公称通径	流量范围	分界流量	始动流量	量程比
型号规格	（mm）	（m³/h）	（m³/h）	（m³/h）
atwu-ui-025	25	0.5～40	5	0.1	1∶80
atwu-ui-032	32	0.5～65	5	0.2	1∶130
atwu-ui-040	40	1.0～100	10	0.2	1∶100
atwu-ui-050	50	1.0～160	10	0.3	1∶160
atwu-ui-080	80	2.5～400	25	0.8	1∶160
atwu-ui-100	100	4.0～650	40	1.2	1∶160
atwu-ui-150	150	16～1600	160	3.2	1∶100
atwu-ui-200	200	25～2500	250	5	1∶100

应用领域

安装事项

安装要求：
1、按照流向标志正确安装。
2、内置整流器，流量计前端要求不小于5d 的直管，后端建议 3d 的直管。 3、安装时请保证流量计测量段中心轴线与直管段中心轴线重合。
4、气质较脏时，建议在流量计上游处安装过滤器。
注意事项：
1、严禁流量计在线焊接管道法兰。
2、管道试压时，应注意压力不能超过流量计压力变送器的量程上限。
3、流量计安装时建议加遮阳遮雨防护；
4、长时间不使用时建议关闭两侧阀门防止气体倒流导致流量走动；
5、如果在管道附近有减压阀，必要时请采取适当的降噪措施，以防止减压阀产生的噪声对流量计产生干扰。
6、应避免将流量计安装于有机械振动的管线上，必要时请采取有效的减震措施，以免对计量产生影响。
